防爆電機型號的安裝方式

時間:2018年11月15日 作者:網絡摘抄 點擊: 【字體:

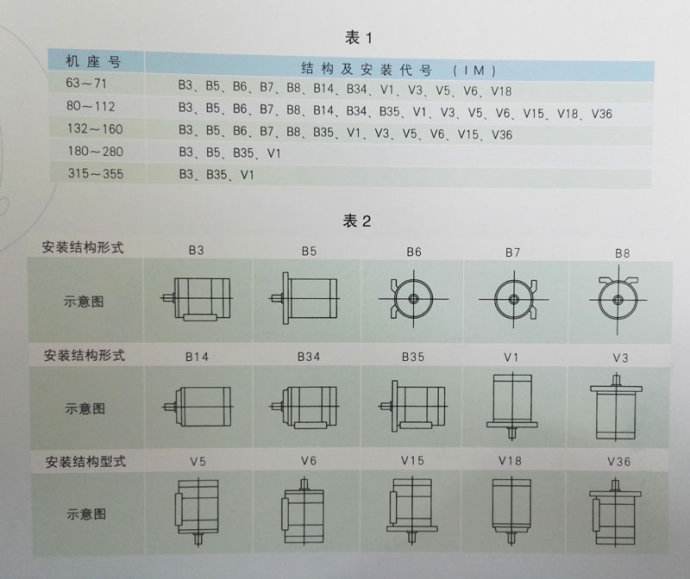

防爆電機型號的安裝方式有IMBx和IMVy兩種代碼形式,IM是國際通用的安裝方式代號:B為臥式軸呈水平方向,V為立式軸與水平方向垂直,X和Y各是1-2個數字,表示連接部位和方向。在臥式中又分為B3、B35、B34、B5、B6、B7、B8、B9、B10、B14、B15、B20、B30;立式分為V1、V15、V2、V3、V36、V4、V5、V6、V8、V9、V10、V14、V16、V18、V19、V21、V30、V31。

“防爆電機安裝方式”

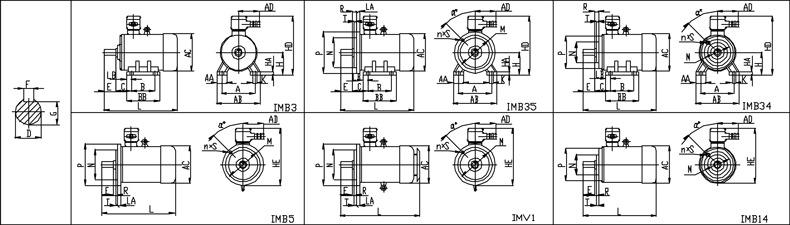

電機安裝型式代號

IM+B(或V)+阿拉伯?dāng)?shù)字(1-2位)

IM:安裝方式英文“Installation al Mounting type”的縮寫;

B:表示電機在使用時為臥式安裝,軸呈水平方向;

V:表示電機在使用時為立式安裝,軸與水平方向垂直。

說明:電機主軸伸端統一為“D”端,如果為雙軸伸電機,輔助軸伸端統一定義為“N”端


IMB安裝代號釋義

B3——臥式用地腳安裝在基礎構件上;

B35——臥式借用地腳安裝在基礎構件上,并附用凸緣安裝;

B5——臥式用凸緣安裝;

B6——臥式用地腳安裝在墻上,從D端看地腳在左;

B7——臥式用地腳安裝在墻上,從D端看地腳在右;

B8——臥式用地腳安裝在頂上方;

B9——臥式D端無端蓋采用D端機座端面安裝;

B15——臥式采用地腳主安裝,D端無端蓋采用機座端面輔助安裝;

B20——臥式有抬高地腳,并用地腳安裝在基礎構件上。

規律:只有一個數字代號的沒有輔助或附加安裝。

IMV安裝代號釋義

V1——立式用凸緣安裝,D端朝下;

V15——立式用地腳安裝在墻上,并用凸緣作附加安裝,D端朝下;

V3——立式用凸緣安裝,D端朝上;

V5——立式用地腳安裝在墻上, D端朝下;

V6——立式用地腳安裝在墻上, D端朝上;

V8——立式D端無端蓋,用D端機座端面安裝,D端朝下;

V9——立式D端無端蓋,用D端機座端面安裝,D端朝上;

V10——立式機座有凸緣并用其安裝,D端朝下;

V16——立式機座有凸緣并用其安裝,D端朝上;

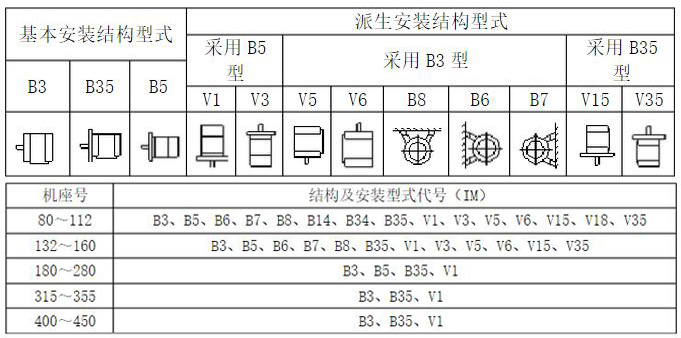

防爆電機常用安裝方式主要有三種結構:B3,B5,B35

防爆電機安裝方式

1、B3:有底座,無直連安裝法蘭盤,
2、B5:無底座,有直連安裝法蘭盤,
3、B35:有底座,有直連安裝法蘭盤。


“防爆電機安裝方式”/
