TPA系列螺桿空壓機專用永磁同步電機

1.概述

    為了滿足螺桿空壓機運行中的節能要求，我公司精心開發了一款TPA永磁同步電機。當空壓機處于部分負載時，電機能隨氣量改變轉速，并仍保持高的效率，當空壓機滿負荷運行時，電機能高效運行。TPA系列空壓機專用永磁同步電機采用高性能釹鐵硼永磁體，180°不失磁，與普通調頻電機相比，節能性能更卓越。在低速運行時，仍能保持很高的電機效率，能效滿足GBI8613-2012電機一級能效標準。

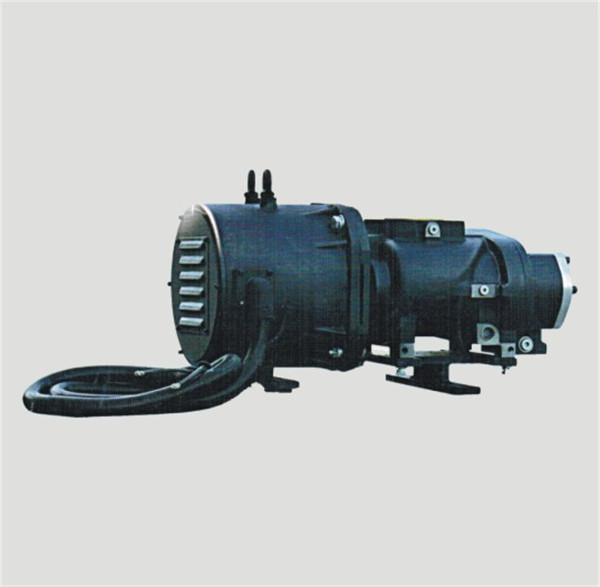

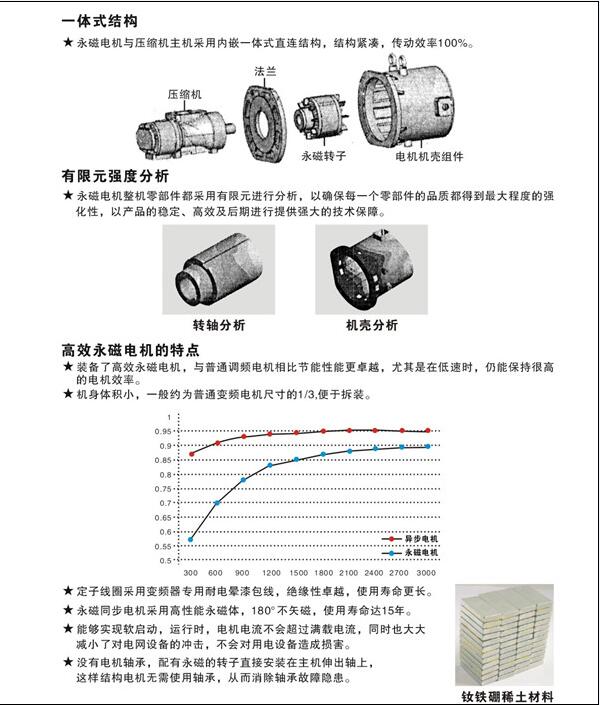

    電機定子線圈采用變頻器專用耐電暈漆包線，絕緣性能卓越，使用壽命更長，能夠?qū)崿F(xiàn)軟啟動，運行時電流不會超過滿載電流，同時也大大減小了對電網設備的沖擊，不會對用電設備造成損害。電機安裝采用直連式無軸承結構，結構緊湊，傳動效率100%。機身體積小，一般約為普通調頻電機尺寸的1/3。電機轉子直接安裝在壓縮機機頭伸出軸上，既拆裝簡單方便，又消除了電機軸承故障的隱患。

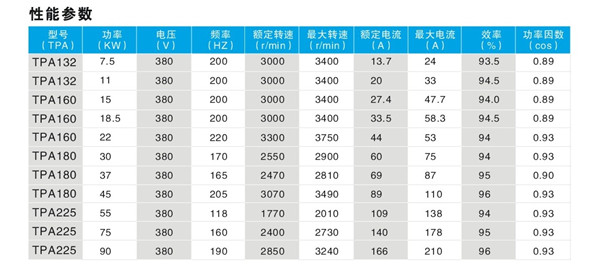

2.基本參數
 額定電壓：380V
 額定頻率：50HZ
 功率范圍：7.5-90KW
 絕緣等級：F
 防護等級：IP23
 冷卻方式：IC01
 安裝方式：IMB3

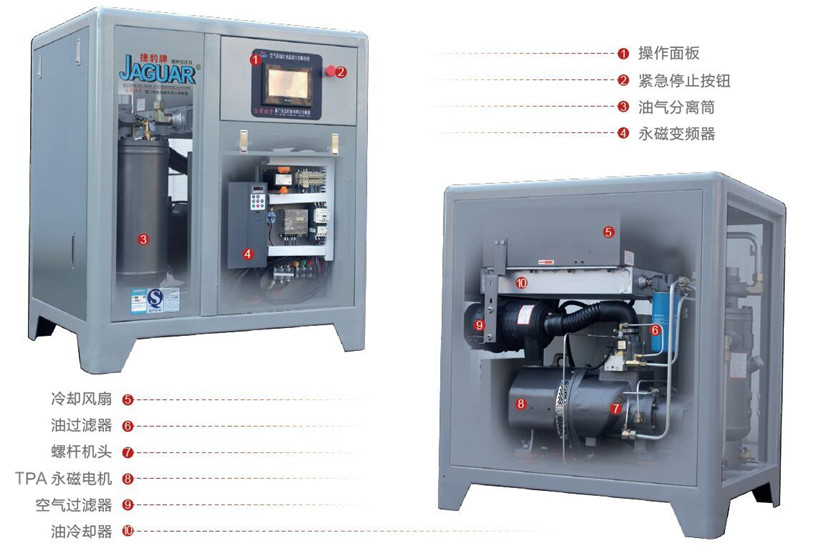

3.TPA系列空壓機專用永磁同步電機在空壓機上的應用：
